Collier de forage

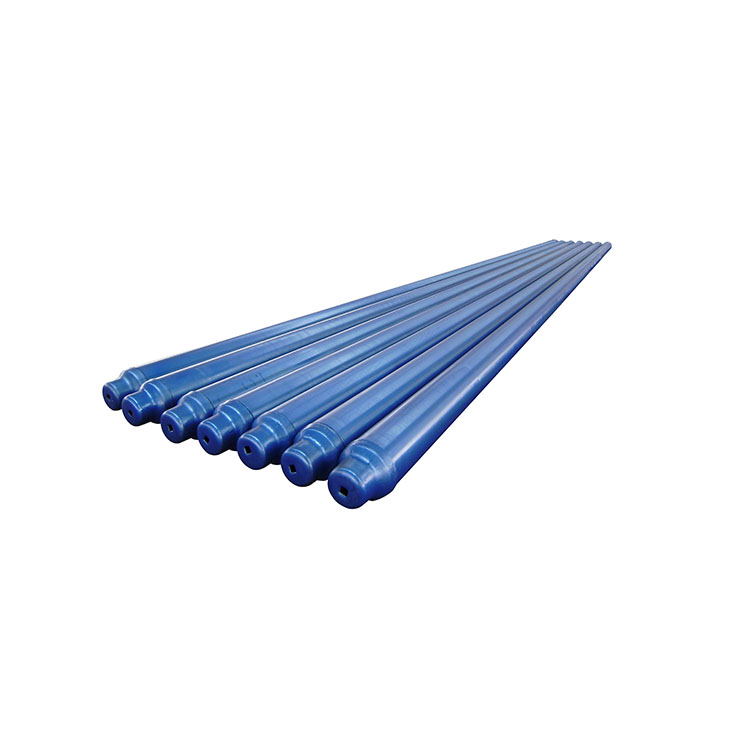

Image en vedette du collier de forage

Brève description :


  • Mots-clés :Collier de perçage, Collier de perçage en spirale, Collier de perçage non magnétique, Collier de perçage en acier
  • Standard:API SPÉCIFICATION 7-1
  • Nuance d'acier :AISI4145H
  • Tailles :3 1/8" -- 11"
  • Type connecté :NC, SI, REG
  • Longueur:30 à 31 pieds ± 6 pieds.
  • Type de conception :(1) Plaine ; (2) Avec un évidement de l'ascenseur ; （3） Avec un évidement de l'ascenseur et des prises électriques ; (4) Spirale et une large gamme de mélanges de types.
    • Envoyez-nous un e-mail Télécharger au format PDF

    Détail du produit

    Spécifications

    Normes

    Processus

    Colliers de foragesont des outils intégrés extra-lourds utilisés pour concentrer le poids sur le foret afin de produire une force suffisante pour que le foret brise efficacement la roche pendant le forage. Ils sont fabriqués en acier modifié AISI 4145H et sont connectés entre les tiges de forage et les trépans.

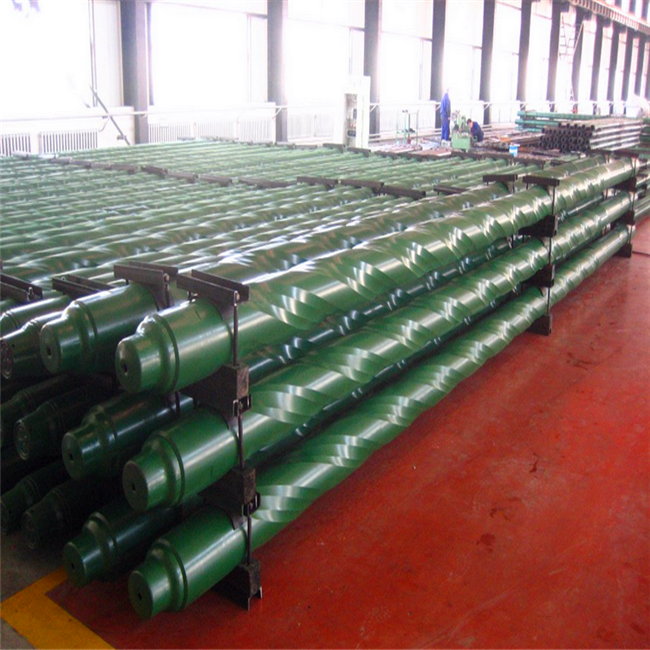

    Les colliers de forage sont disponibles en longueurs de 30 ou 31 pieds et sont fournis sous forme lisse (finition de surface laminée) ou en spirale. Les colliers de forage en spirale ont des rainures sur leur surface externe qui maintiennent un flux uniforme de fluide de forage autour du collier pour égaliser la pression et réduire le collage différentiel du collier à la paroi du puits de pétrole.



    Nos connexions de colliers de forage sont conformes aux exigences dimensionnelles spécifiées dans les spécifications API. 7/7-1 et directives présentées dans l'API RP7G. Les colliers de forage sont également dotés d'évidements coulissants et élévateurs pour une manipulation sûre et efficace. Les évidements de glissement et d'ascenseur peuvent être utilisés ensemble ou séparément et sont usinés conformément aux directives API RP7G, sauf indication contraire.



    COLLIERS DE FORAGE NON MAGNÉTIQUES

    RÉSUMÉ TECHNIQUE

    Lorsque vous forez dans des zones plus proches des pôles magnétiques terrestres, il est essentiel d'utiliser une masse-tige non magnétique. Nos colliers de forage non magnétiques offrent résistance et dureté tout en neutralisant l'inférence magnétique. Compatibles avec les outils et stabilisateurs de train de tiges standard, nos colliers de forage non magnétiques sont fabriqués selon la spécification API 7-1. L'inventaire comprend :

    （1）Lisse

    （2）Flex

    （3）Spirale

    （4）Poney

    Nous traitons notre matériau ID non magnétique avec une opération de grenaillage pour comprimer le diamètre intérieur, ce qui empêche la corrosion sous contrainte lors du perçage dans des environnements H2S.

    Résistant à la corrosion sous contrainte dans les environnements de gaz corrosifs

    Compatible avec les outils et stabilisateurs de train de tiges standard

    Spiralage disponible sur demande

    Utilisés pour ajouter du poids au trépan et de la rigidité à l'assemblage de fond de trou, nos colliers de forage sont un outil de fond inestimable.



    COLLIERS DE FORAGE EN ACIER

    Pour continuer à forer dans la bonne direction, utilisez nos colliers de forage en combinaison avec nos stabilisateurs pour résister au tronçonnage. Fabriqué à partir d'un acier allié traité thermiquement modifié AISI 4145H, nos directives strictes d'assurance qualité garantissent l'intégrité métallurgique de chaque barre.

    Nos barres Drill Collar sont traitées thermiquement par lots ou en ligne continue et ont des connexions écrouies et revêtues de phosphate.

  • Précédent:
  • Suivant:

    • COLLIERS DE FORAGE NON MAGNÉTIQUES

    Connexions communes

    DO (po)

    ID (po)

    Poids approximatif (lb)

    2 7/8 RÉG

    3 1/2 à 3 7/8

    1 1/4 à 1 3/4

    760-1114

    3 1/2 RÉG

    4 1/8 à 4 1/2

    1 1/4 à 2 1/4

    989-1490

    3 1/2 SI NC38

    4 3/4 à 5 1/2

    1 3/4 à 2 13/16

    13h50-22h50

    4 FHNC40

    5 à 6

    1 3/4 à 2 13/16

    1552-2726

    4 1/2 FH

    5 1/2 à 6 1/2

    2 à 3

    1759-3166

    4 1/2 XHNC46

    5 3/4 à 6 3/4

    2 1/4 à 3

    1992-3352

    4 1/2 SI NC50

    6 1/4 à 7 1/2

    2 1/4 à 3 1/4

    2359-4237

    5 1/2 FH NC56

    7 à 7 3/4

    2 1/4 à 3 1/4

    3182-4552

    6 5/8 RÉG

    7 1/4 à 8

    2 1/2 à 3 1/4

    3476-4780

    6 5/8 FH

    7 1/2 à 8 1/4

    2 1/2 à 3 1/4

    3782-5116

    7 5/8 RÉG

    8 1/2 à 9 1/2

    2 1/2 à 3 3/4

    4816-6953

    COLLIERS DE FORAGE EN ACIER

    DO (po)

    ID (po)

    Poids dans l'air (lbs)

    Poids unitaire (lb/pi)

    Connexions d'extrémité standard

    3 1/2

    1 1/2

    826,8

    26,7

    NC-26 à 35

    4 1/8

    2

    1076.2

    34

    NC-31 à 41

    4 3/4

    2 1/4

    1447.0

    46,7

    NC-38 à 47

    5

    2 1/4

    1648,5

    53.2

    NC-38 à 50

    6

    2 1/4

    2558.0

    82,5

    NC-44 à 60

    6

    2 13/16

    2322.3

    74,9

    NC-44 à 60

    6 1/4

    2 1/4

    2811.2

    90,7

    NC-44 à 62

    6 1/4

    2 13/16

    2575.6

    83.1

    NC-46 à 65

    6 1/2

    2 1/4

    3074.8

    99,2

    NC-46 à 65

    6 1/2

    2 13/16

    2839.1

    91,6

    NC-46 à 65

    6 3/4

    2 1/4

    3348.7

    108,0

    NC-46 à 67

    7

    2 1/4

    3632.9

    117.2

    NC-50 à 70

    7

    2 13/16

    3397.2

    109,6

    NC-50 à 70

    7 1/4

    2 13/16

    3691.8

    119.1

    NC-50 à 72

    8

    2 13/16

    4637.5

    149,6

    6 5/8 régulier

    8 1/4

    2 13/16

    4973.4

    160,4

    6 5/8 régulier

    9 1/2*

    3

    6718.0

    216,7

    7 5/8 régulier

    9 3/4*

    3

    7116.0

    229,5

    7 5/8 régulier

    11*

    3

    9260.6

    298,7

    8 5/8 Régulier

    DIAMÈTRES DE GLISSEMENT ET D'ENCASTREMENT D'ASCENSEUR RECOMMANDÉS POUR LES COLLIERS DE FORAGE

    Standard

    Nombre

    OD
    (dans.)

    ID
    (dans.)

    Longueur
    (pi)

    Poids
    (lb/pied)

    Pliage typique
    Rapport de force

    SY5144-2007/API7-1

    NC 23-31

    3-1/8

    1-1/4

    30

    22

    2,57:1

    NC 26-35 (2-3/8 FI)

    3-1/2

    1-1/2

    30

    27

    2,42:1

    NC 31-41 (2-7/8 SI)

    4-1/8

    2

    30 ou 31

    34

    2,43:1

    NC 35-47

    4-3 /4

    2

    30 ou 31

    47

    2,58:1

    NC 38-50 (3-1/2 FI)

    5

    2-1/4

    30 ou 31

    54

    2,38:1

    NC 44-60

    6

    2-1/4

    30 ou 31

    83

    2,49:1

    NC 44-60

    6

    2-13 /16

    30 ou 31

    76

    2,84:1

    NC 44-62

    6-1/4

    2-1/4

    30 ou 31

    91

    2,91:1

    NC 46-62 (4 SI)

    6-1/4

    2-13 /16

    30 ou 31

    84

    2,63:1

    NC 46-65 (4 SI)

    6-1/2

    2-1/4

    30 ou 31

    100

    2,76:1

    NC 46-65 (4 SI)

    6-1/2

    2-13 /16

    30 ou 31

    93

    3.05:1

    NC 46-67 (4 SI)

    6-3 /4

    2-1/4

    30 ou 31

    109

    3,18:1

    NC 50-70 (4-1/2 FI)

    7

    2-1/4

    30 ou 31

    118

    2,54:1

    NC 50-70 (4-1/2 FI)

    7

    2-13 /16

    30 ou 31

    111

    2,73:1

    NC 50-72 (4-1/2 FI)

    7-1/4

    2-13 /16

    30 ou 31

    120

    3.12:1

    NC 56-77

    7-3 /4

    2-13 /16

    30 ou 31

    140

    2,70:1

    NC 56-80

    8

    2-13 /16

    30 ou 31

    151

    3.02:1

    6-5/8 API Reg

    8-1/4

    2-13 /16

    30 ou 31

    162

    2,93:1

    NC 61-90

    9

    2-13 /16

    30 ou 31

    196

    3.17:1

    7-5/8 API Reg

    9-1/2

    3

    30 ou 31

    217

    2,81:1

    NC 70-97

    9-3 /4

    3

    30 ou 31

    230

    2,57:1

    NC 70-100

    10

    3

    30 ou 31

    243

    2,81:1

    8-5/8 API Reg

    11

    3

    30 ou 31

    300

    2,84:1





    COLLIERS DE FORAGE NON MAGNÉTIQUES

    Température ambiante. ASTM A 370

    Gamme OD du collier de forage

    Min. Limite d'élasticité

    Min. Résistance à la traction

    Min. % d'allongement

    Test de choc CHARPY V. encoche




    MPa

    psi

    MPa

    psi



    J (min.)

    pieds-livres (min.)



    2 3/4″ à 3 7/8″

    827

    120 000

    896

    130 000

    16

    81

    60



    4″ à 6 7/8″

    758

    110 000

    827

    120 000

    18



    7″ à 11″

    689

    100 000

    758

    110 000

    20



    COLLIER DE FORAGE EN ACIERLARS

    Température ambiante. ASTM 4145 H modifié

    Gamme OD du collier de forage

    Min. Limite d'élasticité

    Min. Résistance à la traction

    Min. % d'allongement

    Test de choc CHARPY V. encoche

    Dureté (Brinell)


    MPa

    psi

    MPa

    psi



    J (min.)

    pieds-livres (min.)

    HBN

    3 1/8″ à 6 7/8″

    758

    110 000

    965

    140 000

    13

    54

    40

    285-341

    7″ à 11″

    689

    100 000

    930

    135 000

    processus de forage1

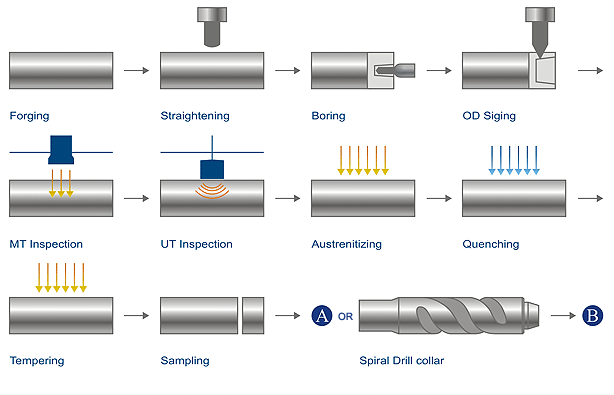

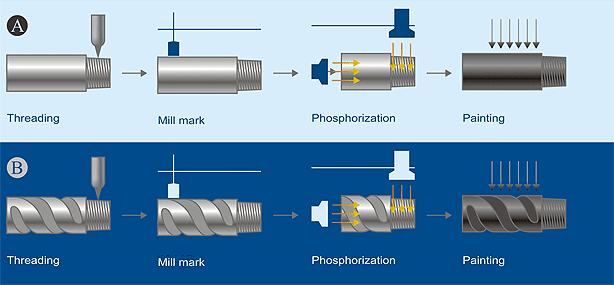

    processus de fabrication de colliers de forage2
