UOE RURA STALOWA LSAWmłyn charakteryzuje się najbardziej zaawansowaną technologią i procesem, osiąga wysoką wydajność produkcji, stabilną jakość produktu i jest wyposażony w kompletny sprzęt kontrolny. Młyn UOE przyjmuje formowanie U i O, uformowane rury są spawane wewnątrz przez pięć wewnętrznych stanowisk spawalniczych trzema drutami i spawane na zewnątrz przez cztery zewnętrzne stanowiska spawalnicze trzema drutami. Zgodnie z różnymi wymaganiami klientów, spawaną rurę można rozszerzać mechanicznie lub hydrostatycznie, aby poprawić dokładność wymiarową i wyeliminować naprężenia szczątkowe.
Dane techniczne
Średnica zewnętrzna 508 mm–1118 mm (20”–44”)
Grubość ścianki: 6,0-25,4 mm 1/4"-1"
Standardy jakości: API, DNV, ISO, DEP, EN, ASTM, DIN, BS, JIS, GB, CSA
Długość: 9-12,3 m (30'- 40')
Gatunki: API 5L A-X90, GB/T9711 L190-L625
RURA STALOWA JOCE SLAWto linia do produkcji rur spawanych łukiem krytym (SAWL) o dużej średnicy w Chinach. Młyn przyjmuje proces progresywnego gięcia, charakteryzujący się równomiernie rozłożonymi naprężeniami formującymi, wysoką jednorodnością wymiarów, nieskończoną zmiennością rozmiarów i szerokim zakresem produktów oraz wysoką elastycznością itp.
Dane techniczne
Średnica zewnętrzna: Φ406mm-1626mm (16" - 64")
Grubość ścianki: 6,0-75 mm (1/4" - 3")
Standardy jakości: API, DNV, ISO, DEP, EN, ASTM, DIN, BS, JIS, GB, CSA
Długość: 3-12,5 m (10'- 41')
Gatunki: API 5L A-X100, GB/T9711 L190-L690

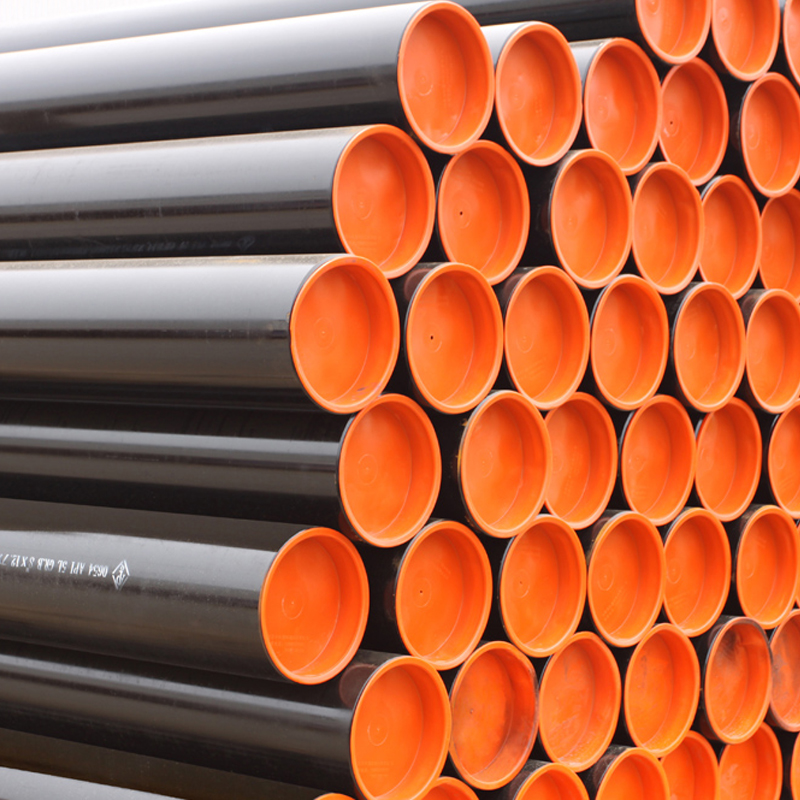

Rura ze stali węglowej LSAW (wzdłużne spawanie łukiem krytym).to rodzaj rury SAW wykonanej z blach stalowych walcowanych na gorąco w technologii formowania JCOE lub UOE. Technologia JCOE reprezentuje procesy kształtowania i formowania występujące podczas produkcji, a także spawanie wewnętrzne i zewnętrzne oraz rozszerzanie na zimno przeprowadzane po spawaniu.
rura LSAWsłuży do przesyłania cieczy pod niskim ciśnieniem lub ropy naftowej lub gazu ziemnego pod wysokim ciśnieniem, a także może być szeroko stosowany w wspornikach konstrukcyjnych lub fundamentach. Zaletą typu LSAW jest to, że mogą produkować rury o większej grubości ścianki, maksymalnie do 120 mm.
Cechy:
- Rury stalowe o dużej średnicy
- Grube ściany
- Odporność na wysokie ciśnienie
- Odporność na niskie temperatury
Testy:
- Analiza składników chemicznych
- Właściwości mechaniczne – wydłużenie, granica plastyczności, wytrzymałość na rozciąganie
- Właściwości techniczne – próba DWT, próba udarności, próba rozdmuchu, próba spłaszczania
- Badanie rentgenowskie
- Kontrola wymiarów zewnętrznych
- Próba hydrostatyczna
- Test UT
| Średnica zewnętrzna | Grubość ścianki (mm) | ||||||||||||||||
| Cal | mm | 6.4 | 7.1 | 7.9 | 9,53 | 12.7 | 14.3 | 15.9 | 19.1 | 22.2 | 25.4 | 28.6 | 31,8 | 34,9 | 38.1 | 41,3 | 44,5 |
| 16 | 406,4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 18 | 457 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 20 | 508 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 22 | 559 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 24 | 610 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 26 | 660 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 28 | 711 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 30 | 762 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 32 | 813 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 34 | 864 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 36 | 914 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 38 | 965 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 40 | 1016 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 42 | 1067 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 44 | 1118 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 46 | 1168 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 48 | 1219 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 52 | 1321 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 56 | 1422 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 60 | 1524 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 64 | 1626 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Tolerancja średnicy zewnętrznej i grubości ścianki
| Typy | Standard | |||||
| SY/T5040-2000 | SY/T5037-2000 | SY/T9711.1-1977 | ASTM A252 | AWA C200-97 | API5L PSL1 | |
| Odchylenie średnicy zewnętrznej końca rury | ±0,5% D | ±0,5% D | -0,79 mm ~ + 2,38 mm | <±0,1%T | <±0,1%T | ±1,6 mm |
| Grubość ścianki | ±10,0%T | D<508mm, ±12,5%T | -8%T～+19,5%T | <-12,5%T | -8%T～+19,5%T | 5,0 mm |
| D>508mm, ±10,0%T | T≥15,0 mm, ±1,5 mm | |||||
Skład chemiczny i właściwości mechaniczne
| Standard | Stopień | Skład chemiczny (maks.)% | Właściwości mechaniczne (min) | |||||
| C | Mn | Si | S | P | Granica plastyczności (Mpa) | Wytrzymałość na rozciąganie (Mpa) | ||
| GB/T700-2006 | A | 0,22 | 1.4 | 0,35 | 0,050 | 0,045 | 235 | 370 |
| B | 0,2 | 1.4 | 0,35 | 0,045 | 0,045 | 235 | 370 | |
| C | 0,17 | 1.4 | 0,35 | 0,040 | 0,040 | 235 | 370 | |
| D | 0,17 | 1.4 | 0,35 | 0,035 | 0,035 | 235 | 370 | |
| GB/T1591-2009 | A | 0,2 | 1.7 | 0,5 | 0,035 | 0,035 | 345 | 470 |
| B | 0,2 | 1.7 | 0,5 | 0,030 | 0,030 | 345 | 470 | |
| C | 0,2 | 1.7 | 0,5 | 0,030 | 0,030 | 345 | 470 | |
| BS En10025 | S235JR | 0,17 | 1.4 | - | 0,035 | 0,035 | 235 | 360 |
| S275JR | 0,21 | 1,5 | - | 0,035 | 0,035 | 275 | 410 | |
| S355JR | 0,24 | 1.6 | - | 0,035 | 0,035 | 355 | 470 | |
| DIN17100 | ST37-2 | 0,2 | - | - | 0,050 | 0,050 | 225 | 340 |
| ST44-2 | 0,21 | - | - | 0,050 | 0,050 | 265 | 410 | |
| ST52-3 | 0,2 | 1.6 | 0,55 | 0,040 | 0,040 | 345 | 490 | |
| JIS G3101 | SS400 | - | - | - | 0,050 | 0,050 | 235 | 400 |
| SS490 | - | - | - | 0,050 | 0,050 | 275 | 490 | |
| API5L PSL1 | A | 0,22 | 0,9 | - | 0,03 | 0,03 | 210 | 335 |
| B | 0,26 | 1.2 | - | 0,03 | 0,03 | 245 | 415 | |
| X42 | 0,26 | 1.3 | - | 0,03 | 0,03 | 290 | 415 | |
| X46 | 0,26 | 1.4 | - | 0,03 | 0,03 | 320 | 435 | |
| X52 | 0,26 | 1.4 | - | 0,03 | 0,03 | 360 | 460 | |
| X56 | 0,26 | 1.1 | - | 0,03 | 0,03 | 390 | 490 | |
| X60 | 0,26 | 1.4 | - | 0,03 | 0,03 | 415 | 520 | |
| X65 | 0,26 | 1,45 | - | 0,03 | 0,03 | 450 | 535 | |
| X70 | 0,26 | 1,65 | - | 0,03 | 0,03 | 585 | 570 | |
Lekko naoliwiony, cynkowany ogniowo, cynkowany galwanicznie, czarny, goły, powłoka lakiernicza/olej antykorozyjny, powłoki ochronne
