Özellik Açıklaması:

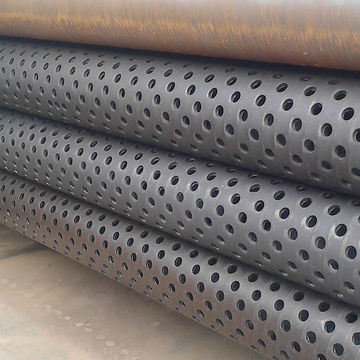

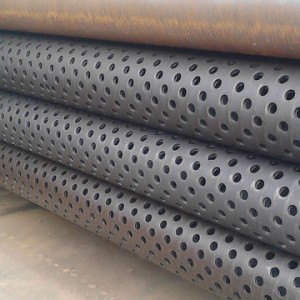

Oluklu boru, petrol veya gaz kuyusundaki kumu filtrelemek için ayırıcı olarak çalışır, ana işlevi kumu kontrol etmektir. Petrol ve gaz aramaları sırasında farklı katmanlar için farklı kalite ve tipte (oluklu, delikli, tel sarılı vb.) borular uygulanacaktır.
Özellikler:
1. Mevcut açık alanı önemli ölçüde artıran ve böylece su taşıma bölgesine daha fazla erişim sağlayan sürekli bir yuva açıklığı.
2. Aynı koşullar altında, yüksek açık alan, yeraltı suyunun eleğe girme hızını diğer filtreleme aparatlarından çok daha yavaş hale getirebilir, bu da yüksek basınç nedeniyle kumun eleğe girmesini önleyecek ve böylece pompanın aşınmasını azaltacaktır.
3. Ürünümüz iyi bir anti-asit, anti-alkali ve anti-korozyon karakterine sahiptir, petrol kuyusunun özel talebine uyum sağlayabilir. Korozyon nedeniyle çatlak büyümez. İyi bir stabiliteye sahiptir.
4. Kolay geri yıkama, kullanımda dayanıklılık, güvenlik ve güvenilirliğin yanı sıra düşük kapsamlı maliyet özelliklerine sahiptirler.
Petrol için kullanılan bu lazer oluklu elek borusu. % 99 kumu önleyebilir, petrol kuyusu ağır onarımını % 80% azaltabilir ve petrol kuyusunun gücünü, bütünlüğünü ve kumdan uzak durma stabilitesini artırabilir. Yapısı basit olmasına rağmen çok etkilidir. Tüp duvarında 0,10-0,5 mm'lik küçük kesikler vardır
Ana teknik veriler:
Malzeme: paslanmaz çelik, karbon çeliği
Boru kategorileri: petrol muhafaza borusu, petrol borusu
Borunun uzunluğu (tekli): ≤15m
Borunun dış çapı: 50 ila 200 mm
Duvar kalınlığı ≤16mm
Yuva genişliği: (0,10-0,40)mm±0,03mm
Yuva sayısı: siparişe göre
Yuvaların dağıtım türleri: paralel, çapraz, spiral
Yuvaların mesafesi: siparişe göre
Kullanımı:

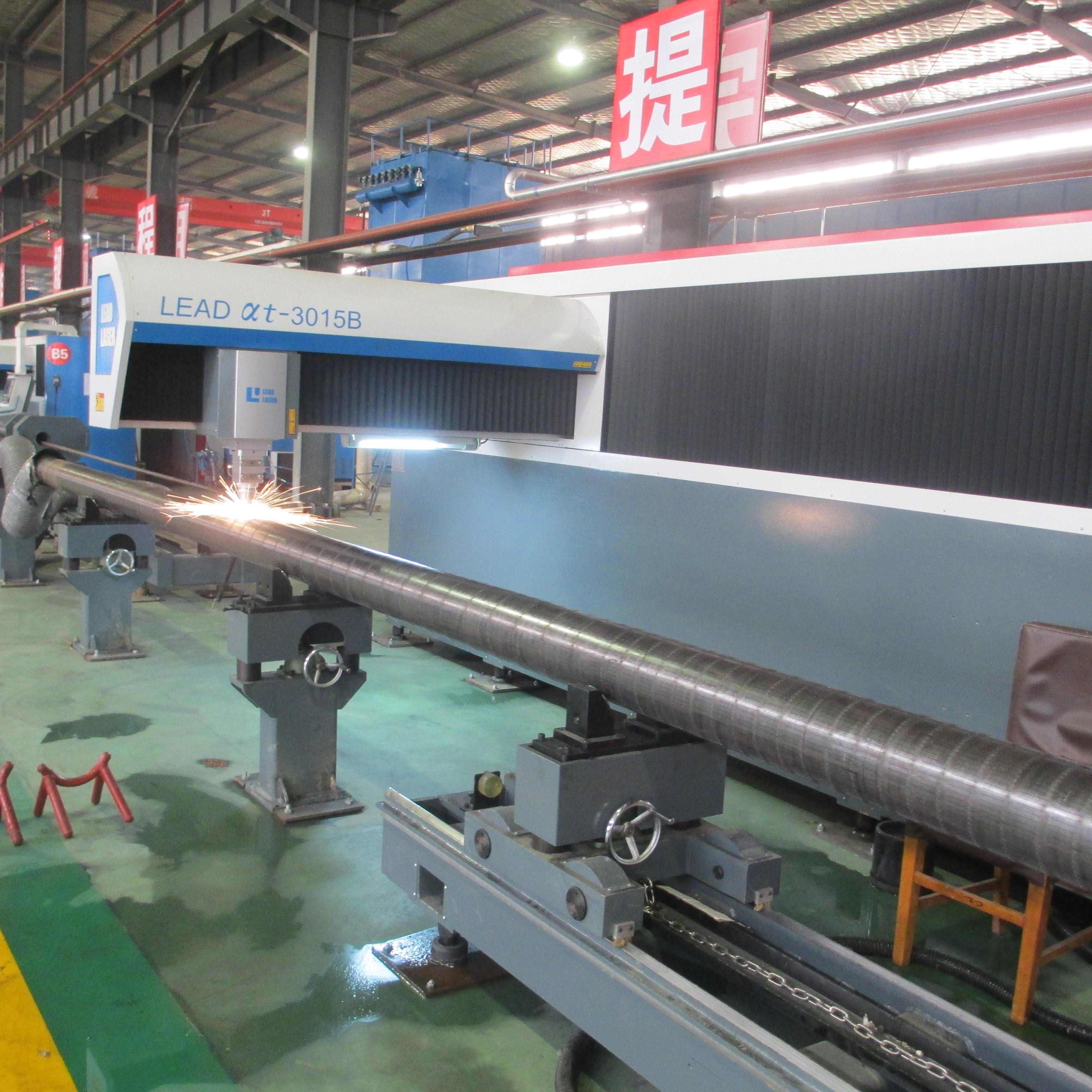

Petrol aramalarında kullanılan oluklu borular %99 kumu önleyebilir, petrol kuyusu ağır onarımını %80 azaltabilir ve petrol kuyusunun sağlamlığını, bütünlüğünü ve kumdan uzak durma stabilitesini artırabilir. Bu arada lazer kesisi sayesinde pürüzsüz yüzeyli ve yüksek hassasiyetle çok küçük kesimler yapılabilmektedir. Yapısı basit olmasına rağmen oldukça etkilidir. Tüp duvarında 0,10-0,5 mm'lik küçük kesikler vardır.
1. Kuyu verimliliğinin küçük olduğu ve ekonominin ekran kullanımını destekleyemediği durumlarda;
2. Düşük ince taneli ve kil rezervuarlarında kum kontrolü için idealdir;
3. Termal ağır petrol ve bitüm rezervuarları için mükemmel kum kontrolü seçeneği;
4. Yüksek CO2/H2S, SAGD, CSS ve CBM için uygundur.
Yuva Türleri
Slotları müşteri spesifikasyonuna göre düz slot veya kilit taşı slot olarak lazerle kesebiliyoruz.
Düz Yuvalar
Astara dik açıyla kesilen bu yuva tipi, duvarın içinden dışına kadar aynı çapı gösterir. Düz slotların üretimi daha ucuz olmasına rağmen kum kontrolünde kilit taşı slotlara göre daha az etkilidirler.
Kilit Taşı Yuvaları
Hafif bir açıyla kesilen kilit taşı yuvaları veya konik yuvalar, iç kısımda dış tarafa göre daha büyüktür ve yuvaya giren herhangi bir parçacığın, yuvayı tıkamadan serbestçe geçebilmesini sağlar.
Keystone yuvaları düz yuvalara göre daha pahalıdır ancak tıkanmış astar yuvalarından kaynaklanan üretim kaybı riski daha düşüktür.

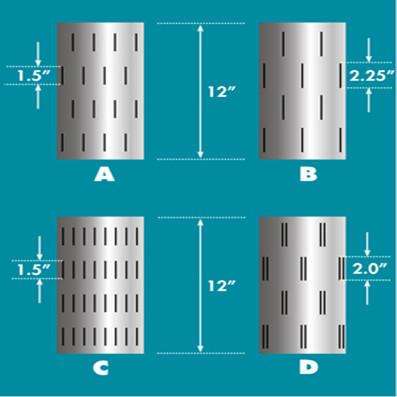

Slot Desenleri
Yarıklı borunuzu ister çizgili, ister kademeli, grup, üst üste binen, yatay veya başka bir desenle isteyin, hepsini kesebiliriz.
Tüm slot modelleri arasında aşağıdaki üçü en yaygın olanlardır.

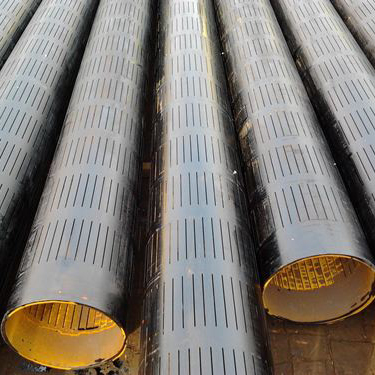

Çizgi (Düz) Desen
Çizgi deseninde, yarıklar borunun etrafında aynı bantlar halinde eşit şekilde yerleştirilerek, yarıklı astarın uzunluğu boyunca düz yarık çizgileri oluşturulur.

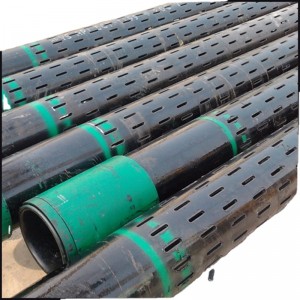

Tek Yuvalı Kademeli Desen
Tek yuvalı kademeli modelde, eşit aralıklı yuvalardan oluşan bantlar borunun etrafına yerleştirilir. Farklı bantlardaki yuvalar birbirine kaydırılmıştır (kademeli).
Tek yuvalı kademeli desen borunun gücünü korur ve yuvaların boru alanı üzerinde eşit dağılımını sağlar.

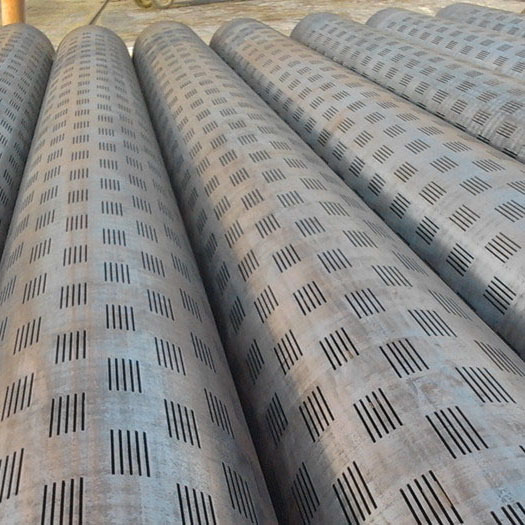

Çete Deseni (Çoklu Kademeli Desen)
Tek yuvalı kademeli desenle aynı genel düzene sahipken, grup deseni, her konumda yalnızca bir yuva yerine, birbirine yakın kesilmiş iki yuva yerleştirir.
Çoklu kademeli desene sahip oluklu borunun, kurulum sırasında daha yüksek torka dayandığı ve tek yuvalı kademeli desenle karşılaştırıldığında termal yük altında deformasyona karşı daha iyi direnç sağladığı gösterilmiştir; bu da onu buhar destekli yerçekimi drenajı (SAGD) uygulamalarında uygulama için çok uygun hale getirir.
Popüler Parametre (referans için):
| API Muhafazası | ID | Uzunluk | Yuva Uzunluğu | Yuva No. | Yuva genişliği | Yuva | Geçerli Filtre | Maks. | ||
| Spesifikasyon | Kalınlık | Ağırlık Başına | ||||||||
| 60.32 | 5 | 6.84 | 50.3 | 3 | 80 | 200 | 0,3 | ±50 | 48 | 512.54 |
| 73.02 | 5.5 | 9.15 | 62 | 240 | 57.6 | 688,55 | ||||
| 88.9 | 6.5 | 13.22 | 75.9 | 280 | 67.2 | 995.1 | ||||
| 101.6 | 6.5 | 15.22 | 88.6 | 300 | 72 | 1151.2 | ||||
| 114.3 | 7 | 18.47 | 100.3 | 10 | 320 | 76.8 | 1400.4 | |||
| 127 | 7.52 | 22.13 | 112 | 340 | 81.6 | 1673.8 | ||||
| 139.7 | 7.72 | 25.11 | 124.3 | 360 | 86.4 | 1900.2 | ||||
| 9.17 | 29.48 | 121.4 | 360 | 86.4 | 2232.4 | |||||
| 168.3 | 8.94 | 35.09 | 150.4 | 400 | 96 | 2672,95 | ||||
| 177.8 | 8.05 | 33.68 | 161.7 | 440 | 105.6 | 2559.2 | ||||
| 9.19 | 38.19 | 159.4 | 440 | 105.6 | 2940.7 | |||||
Uyarı: Müşterinin ihtiyaç duyduğu özel boyutlar sağlanabilir.
| Öğe | Dış Çap OD mm | Birim uzunluk başına nominal ağırlık (dişli ve kaplin)bc kb/m | Duvar Kalınlığı mm | Bitiş Bitişi | ||||||||
| 1 | 2 | H40 | J55 K55 | M65 | L80 C95 | N80 1, S | C90d T95d | P110 | Q125d | |||
| 1 | 2 | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 41/2 41/2 41/2 41/2 41/2 | 9.50 10.50 11.60 13.50 15.10 | 114.30 114.30 114.30 114.30 114.30 | 14.14 15.63 17.26 20.09 22.47 | 5.12 5.69 6.35 7.37 8.56 | PS — — — — | PS PSB PSLB — — | PS PSB PLB PLB — | — — PLB PLB — | — — PLB PLB — | — — PLB PLB — | — — PLB PLB PLB | — — — — PLB |
| 5 5 5 5 5 5 5 | 11.50 13.50 15.00 18.00 21.40 23.20 24.10 | 127.00 127.00 127.00 127.00 127.00 127.00 127.00 | 17.11 19.35 22.32 26.79 31.85 34.53 35.86 | 5.59 6.43 7.52 9.19 11.10 12.14 12.70 | — — — — — — — | PS PSLB PSLB — — — — | PS PSLB PLB PLB PLB — — | — — PLBE PLBE PLB PLB PLB | — — PLBE PLBE PLB PLB PLB | — — PLBE PLBE PLB PLB PLB | — — PLBE PLBE PLB PLB PLB | — — — PSLB PLB PLB PLB |
| 51/2 51/2 51/2 51/2 51/2 51/2 51/2 51/2 51/2 51/2 51/2 51/2 | 14.00 15.50 17.00 20.00 23.00 26.80 29.70 32.60 35.30 38.00 40.50 43.10 | 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 | 20.83 23.07 25.30 19.76 34.23 39.88 44.20 48.51 52.53 56.55 60.27 61.14 | 6.20 6.98 7.72 9.17 10.54 12.70 14.27 15.88 17.45 19.05 20.62 22.22 | PS — — — — — — — — — — — | PS PSLB PSLB — — — — — — — — — | PS PSLB PLB PLB PLB — — — — — — — | — — PLBE PLBE PLBE — — — — — — — | — — PLBE PLBE PLBE — — — — — — — | — — PSBE PSBE PSBE P P P P P P P | — — PLBE PLBE PLBE — — — — — — — | — — — — PLBE — — — — — — — |
| 65/8 65/8 65/8 65/8 | 20.00 24.00 28.00 32.00 | 168.28 168.28 168.28 168.28 | 29.76 35.72 41.67 47.62 | 7.32 8.94 10.59 12.06 | PS — — — | PSLB PSLB — — | PSLB PLB PLB — | — PLBE PLBE PLBE | — PLBE PLBE PLBE | — PLBE PLBE PLBE | — PLBE PLBE PLBE | — — — PLBE |
| 7 7 7 7 7 7 7 7 7 7 7 7 7 | 17.00 20.00 23.00 26.00 29.00 32.00 35.00 38.00 42.70 46.40 50.10 53.60 57.10 | 177.80 177.80 177.80 177.80 177.80 177.80 177.80 177.80 177.80 177.80 177.80 177.80 177.80 | 25.30 29.76 34.23 38.69 43.16 47.62 52.09 56.55 63.54 69.05 74.56 79.77 84.97 | 5.87 6.91 8.05 9.19 10.36 11.51 12.65 13.72 15.88 17.45 19.05 20.62 22.22 | PS PS — — — — — — — — — — — | — PS PSLB PSLB — — — — — — — — — | — PS PLB PLB PLB PLB — — — — — — — | — — PLBE PLBE PLBE PLBE PLBE PLBE — — — — — | — — PLBE PLBE PLBE PLBE PLBE PLBE — — — — — | — — PLBE PLBE PLBE PLBE PLBE PLBE P P P P P | — — — PLBE PLBE PLBE PLBE PLBE — — — — — | — — — — — — PLBE PLBE — — — — — |
| 75/8 75/8 75/8 75/8 75/8 75/8 75/8 75/8 75/8 75/8 | 24.00 26.40 29.70 33.70 39.00 42.80 45.30 47.10 51.20 55.30 | 193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 | 35.72 39.29 44.20 50.15 58.04 63.69 67.41 70.09 76.19 19.05 | 7.62 8.33 9.52 10.92 12.70 14.27 15.11 15.88 17.45 19.05 | PS — — — — — — — — — | — PSLB — — — — — — — — | — PSLB PLB PLB — — — — — — | — PLBE PLBE PLBE PLBE PLB PLB PLB — — | — PLBE PLBE PLBE PLBE PLB PLB PLB — — | — PLBE PLBE PLBE PLBE PLB PLB PLB P P | — PLBE PLBE PLBE PLBE PLB PLB PLB — — | — — — — PLBE PLB PLB PLB — — |
| 73/4 | 46.10 | 196.85 | 68.60 | 15.11 | — | — | — | P | ||||
| 85/8 85/8 85/8 85/8 85/8 85/8 85/8 | 24.00 28.00 32.00 36.00 40.00 44.00 49.00 | 219.08 219.08 219.08 219.08 219.08 219.08 219.08 | 35.72 41.67 47.62 53.57 59.53 65.48 72.92 | 6.71 7.72 8.94 10.16 11.43 12.70 14.15 | — PS PS — — — — | PS — PSLB PSLB — — — | PS PS PSLB PSLB PLB — — | — — — PLBE PLBE PLBE PLBE | — — — PLBE PLBE PLBE PLBE | — — — PLBE PLBE PLBE PLBE | — — — PLBE PLBE PLBE PLBE | — — — PLBE PLBE PLBE PLBE |
| 95/8 95/8 95/8 95/8 95/8 95/8 95/8 95/8 95/8 95/8 95/8 | 32.30 36.00 40.00 43.50 47.00 53.50 58.40 59.40 64.90 70.30 75.60 | 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 | 48.07 5357 59.53 64.73 69.94 79.62 86.91 88.40 98.58 104.62 112.50 | 7.92 8.94 10.03 11.05 11.99 13.84 15.11 15.47 17.07 18.64 20.24 | PS PS — — — — — — — — — | — PSLB PSLB — — — — — — — — | — PSLB PSLB PLB PLB — — — — — — | — — PLBE PLBE PLBE PLBE PLB — — — — | — — PLBE PLBE PLBE PLBE PLB — — — — | — — PLBE PLBE PLBE PLBE PLB P P p P | — — PLBE PLBE PLBE PLBE PLB — — — — | — — PLBE PLBE PLBE PLBE PLB P P p P |
| 103/4 103/4 103/4 103/4 103/4 103/4 103/4 103/4 103/4 103/4 | 32.75 40.50 45.50 51.00 55.50 60.70 65.70 73.20 79.20 85.30 | 273.05 273.05 273.05 273.05 273.05 273.05 273.05 273.05 273.05 273.05 | 48.74 60.27 67.71 75.90 82.69 90.33 97.77 108.93 117..86 126.94 | 7.09 8.89 10.16 11.43 12.57 13.84 15.11 17.07 18.64 20.24 | PS PS — — — — — — — — | — PSB PSBE PSBE — — — — — — | — PSB PSB PSB PSB — — — — — | — — — PSBE PSBE — — — — — | — — — PSBE PSBE — — — — — | — — — PSBE PSBE PSBE PSBE P P P | — — — PSBE PSBE PSBE PSB — — — | — — — PSBE PSBE PSBE PSBE P P P |
| 113/4 113/4 113/4 113/4 113/4 113/4 | 42.00 47.00 54.00 60.00 65.00 71.00 | 298.45 298.45 298.45 298.45 298.45 298.45 | 62.50 69.94 80.36 89.29 96.37 105.66 | 8.46 9.53 11.05 12.42 0,13,56 14.78 | PS — — — — — | — PSB PSB PSB — — | — PSB PSB PSB — — | — — — PSB P P | — — — PSB P P | — — — PSB P P | — — — PSB P P | — — — PSB P P |
| 133/8 133/8 133/8 133/8 133/8 | 48.00 54.50 61.00 68.00 72.00 | 339,72 339,72 339,72 339,72 339,72 | 71.43 81.10 90.78 101.19 107.15 | 8.38 9.65 10.92 12.19 13.06 | PS — — — — | — PSB PSB PSB — | — PSB PSB PSB — | — — — PSB PSB | — — — PSB PSB | — — — PSB PSB | — — — PSB PSB | — — — — PSB |
| 16 16 16 16 | 65.00 75.00 84.00 109.00 | 406.40 406.40 406.40 406.40 | 96.73 111.61 125.01 162.21 | 9.53 11.13 12.57 16.66 | PS — — — | — PSB PSB P | — PSB PSB — | — — — P | — — — P | — — — P | — — — P | — — — P |
| 185/8 | 87.50 | 473.08 | 130.21 | 11.05 | PS | PSB | PSB | — | — | — | — | — |
| 20 20 20 | 94.00 106.50 133.00 | 508,00 508,00 508,00 | 139.89 158.49 197.93 | 11.13 12.70 16.13 | PSL — — | PSLB PSLB PSLB | PSLB PSLB — | — — — | — — — | — — — | — — — | — — — |
| Not: P—Düz Uçlu; S—kısa yuvarlak iplik; L—uzun yuvarlak iplik; B—destek ipliği; E—düz geçişli tip | ||||||||||||
| a referans için sipariş kodu anlamına gelir. b, yalnızca referans amacıyla birim uzunluk (dişli ve kaplin) başına nominal ağırlığı temsil eder c Martensitik krom çeliğinin (L80 9R ve 13R) yoğunluğu karbon çeliğinden farklıdır. Bu nedenle nominal çizgi ağırlığı doğru bir değer değildir ve kütle (ağırlık) düzeltme faktörü 0,989'dur. d C90, T95 ve Q125 çelik kasa, tabloda gösterilen özelliklere, kütleye (ağırlık) ve et kalınlığına göre sipariş edilir. | ||||||||||||
API Spec 5CT – Spesifikasyon 5CT/ISO 11960, Muhafaza ve Boru Teknik Şartnamesi, Sekizinci Baskı, Petrol ve doğal gaz endüstrileri-Kuyular için kasa veya boru sistemi olarak kullanıma yönelik çelik borular
| Farklı Standartların Özellikleri | ||||||||
| Çin Birimi | İngilizce Birimi | |||||||
| Dış Çap | Duvar Düşüncesi | Dış Çap | Duvar Düşüncesi | |||||
| 21,3 mm-508 mm | 4mm-60mm | 1/2” – 14” | Sch40-XXS | |||||
| Malzeme ve standart | ||||||||
| Öğe | Çin Standardı | Amerikan Standardı | Alman Standardı | |||||
| (1) | 10# | A53-A | St37 | DIN1626 | ||||
| A106-A | St37-2 | DIN17175 | ||||||
| A179-C | St35.8 | DIN17175 | ||||||
| (2) | 20# | ASTM A 106-B | St45-8 | DIN17175 | ||||
| ASTM A 53-B | St42-2 | DIN1626 | ||||||
| ASTM 178-C | St45-4 | DIN1626 | ||||||
| (3) | 45# | ASTM A1045 | CK45 | |||||
| (4) | 16 milyon | A210-C | St52.4 | DIN1629 | ||||
| St52 | DIN1629 | |||||||
| (5) | 37Mn5 | J55 | ||||||
| Başvuru | Petrol, kimya, elektrik, kömür, makine, yüksek ve alçak basınçlı kazan borusu, hidrolik pervane, denizcilik ve diğer endüstrilerde kullanılır. | |||||||

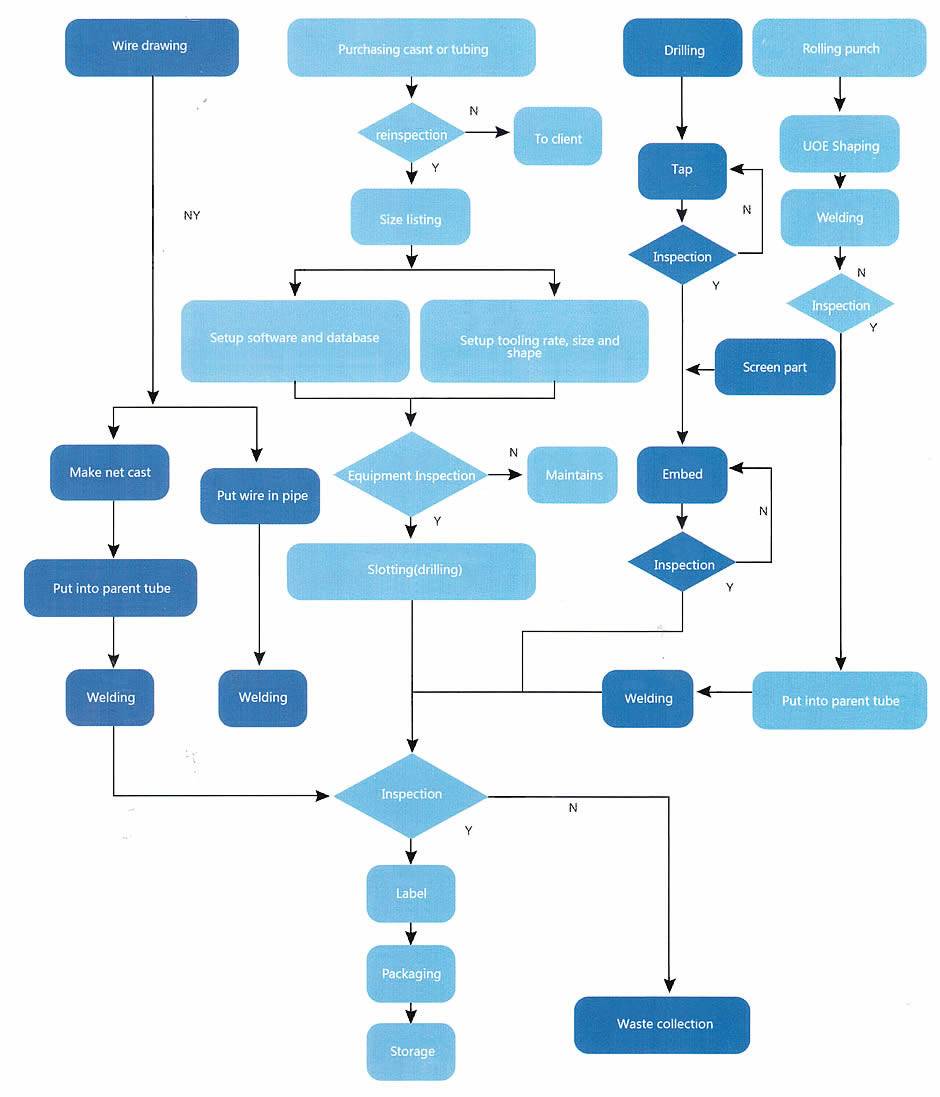

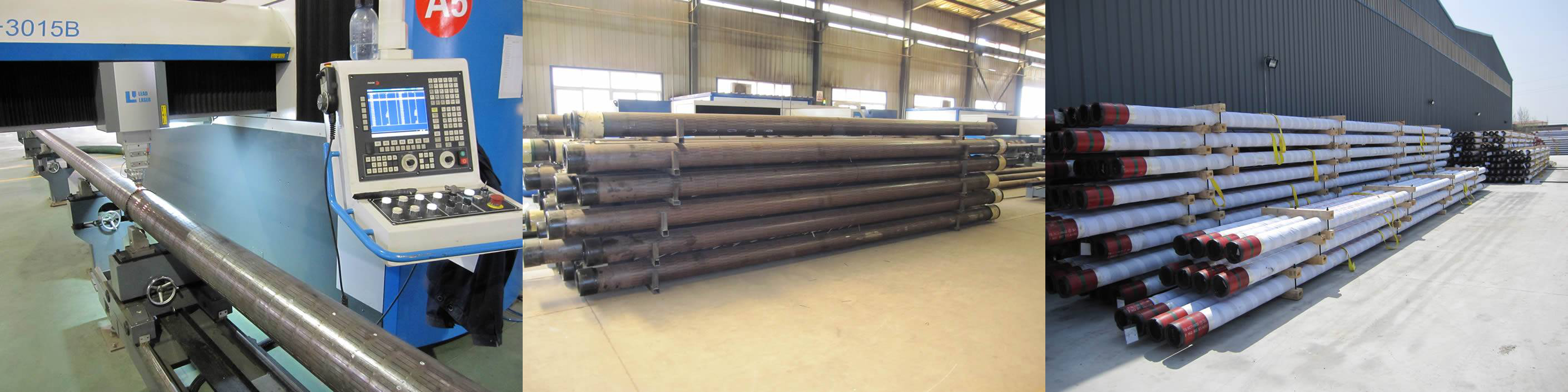

Elek borusu işleme proses akışı

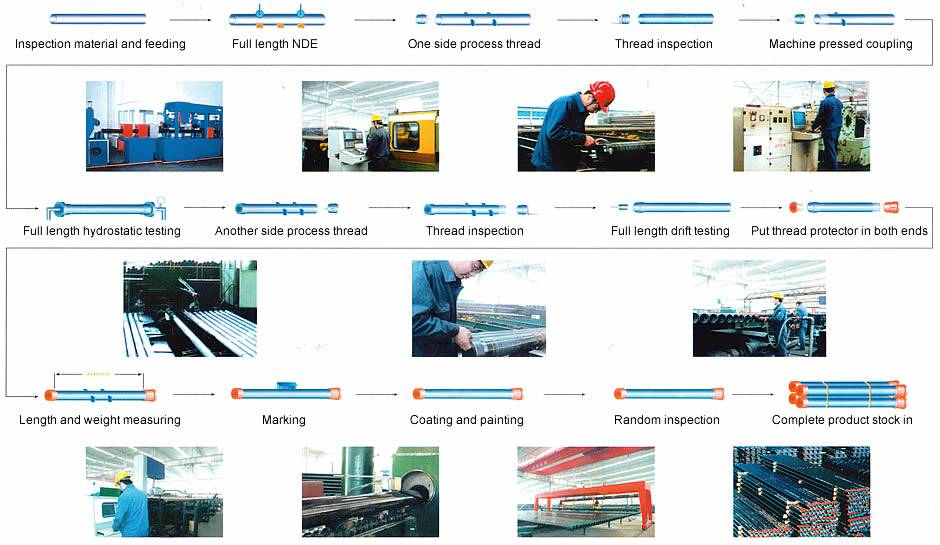

Boru/muhafaza işleme proses akış şeması
