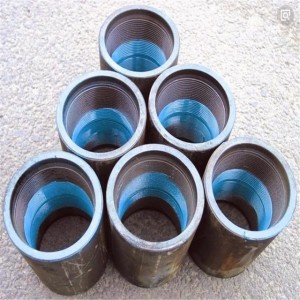

Koplingadalah pipa pendek yang digunakan untuk menghubungkan 2 sambungan tubing atau casing. Mereka datang dengan kode warna yang dicat di permukaan luarnya untuk menunjukkan nilainya. Standar: Spesifikasi API Jenis tapak 5CT dan 5B: NUE, EUE, VAM, STC, LTC, BTC, izin khusus, XC, VAM TOP, VAM BARU.

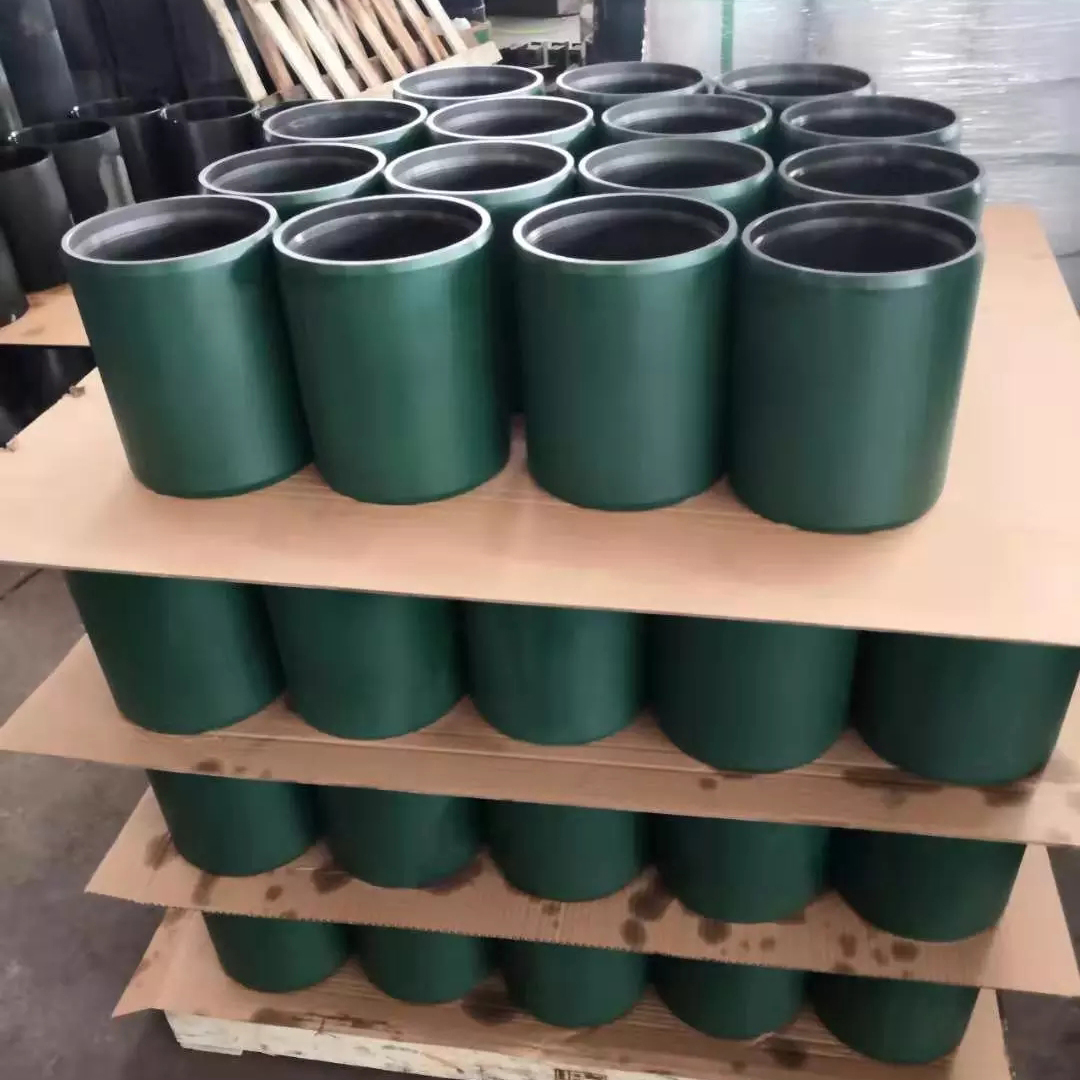

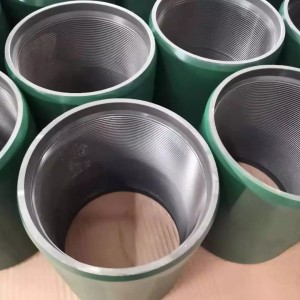

Kopling Minyak dan Gasadalah pipa pendek yang digunakan untuk menghubungkan 2 sambungan tubing atau casing. Mereka datang dengan kode warna yang dicat di permukaan luarnya untuk menunjukkan nilainya.

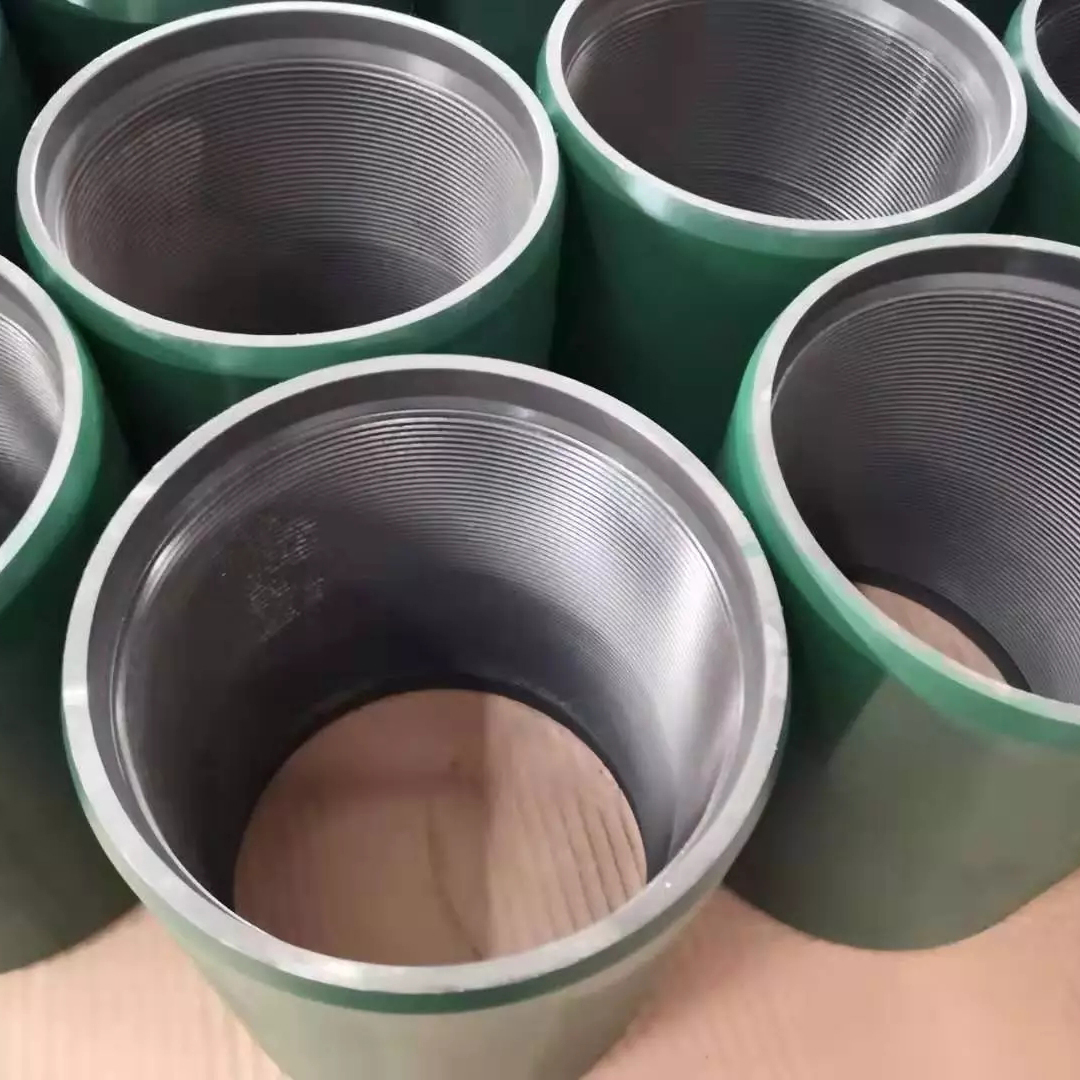

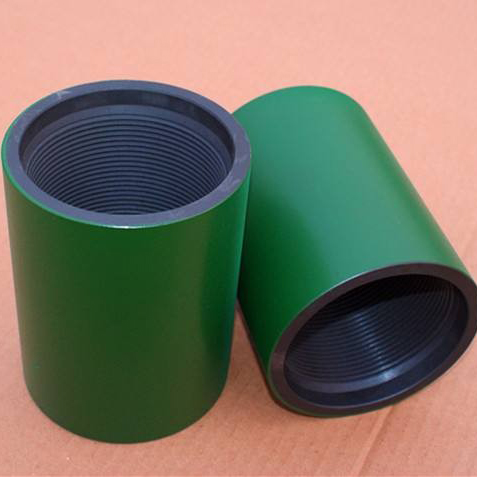

kopling selubung oli dan kopling pipa oli memiliki jenis ulir yang berbeda.
Standar dan Ketentuan Teknis Pasokan: API Spec 5CT dan 5B
Ukuran:1,9” --20”
Nilai:J55,K55,N80-1,N80Q,L80-1,C90,C95,T95,P110,Q125
Jenis kopling ulir:NUE, EUE, VAM, STC, LTC, BTC, izin khusus, XC,VAM TOP,VAM BARU.

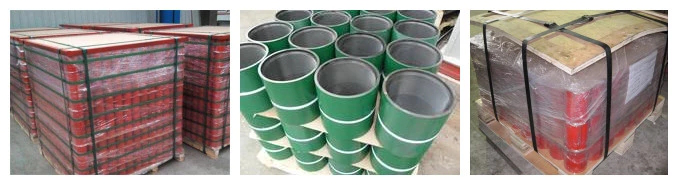

Sedang mengemas:dengan karton, kotak kayu, palet kayu atau disesuaikan
Kopling Baja Tahan Karat
ASTM / ASME SA A182 F304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904
Kopling Baja Karbon
ASTM/ ASME A 105, ASTM/ ASME A 350 LF 2
Kopling Baja Paduan
ASTM / ASME A182 F1/ F5/ F9/ F11/ F22/ F91
Kopling Paduan Nikel
ASTM / ASME SB 336 UNS 2200 (NICKEL 200) , UNS 2201 (NICKEL 201 ) , UNS 4400 (MONEL 400 ) , UNS 8020 ( PADUAN 20 / 20 CB 3 ) , UNS 8825 INCONEL (825) , UNS 6600 (INCONEL 600 ) , UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625) , UNS 10276 (HASTELLOY C 276)
Kopling Baja Dupleks
ASTM A 182 – F 51, F53, F55 S 31803, S 32205, S 32550, S 32750, S 32760
Kopling Pipa Baja digunakan untuk menyambung dua pipa atau tabung menjadi satu dengan cara disekrup ( berulir) atau las soket. Muncul dalam berbagai bentuk dan ukuran.
Kopling Pereduksi Berulir
Kopling Berulir Penuh
Kopling Setengah Berulir
| Ukuran dan Spesifikasi Tubing dan Casing Coupling untuk minyak dan gas | |||||||||
| Deskripsi dan ukuran | Jenis Therad | OD*L | Berat | Deskripsi dan ukuran | Jenis Therad | OD*L | Berat | ||
| (mm) | (kg) | (mm) | (kg) | ||||||
| Selubung Kopel | 4-1/2″ | STC | 127.00*158.75 | 5.23 | tabung Kopel | 1.05 | TIDAK | 33,35*80,96 | 0,23 |
| 4-1/2″ | LTC | 127.00*177.80 | 4.15 | 1.05 | EUE | 42.16*82.55 | 0,38 | ||
| 4-1/2″ | BTC | 127.00*225.42 | 4.55 | 1.315 | TIDAK | 42.16*82.55 | 0,38 | ||
| 5″ | STC | 141.30*165.10 | 4.66 | 1.315 | EUE | 48.26*88.90 | 0,57 | ||
| 5″ | LTC | 141.30*196.85 | 5.75 | 1.66 | TIDAK | 52.17*88.90 | 0,59 | ||
| 5″ | BTC | 141.30*231.78 | 5.85 | 1.66 | EUE | 58,88*95,25 | 0,68 | ||
| 5-1/2″ | STC | 153,67*171,45 | 5.23 | 1.9 | TIDAK | 55,88*95,25 | 0,56 | ||
| 5-1/2″ | LTC | 153.67*203.20 | 6.42 | 1.9 | EUE | 63,50*98,42 | 0,84 | ||
| 5-1/2″ | BTC | 153,67*234,95 | 6.36 | 2-3/8″ | TIDAK | 73,02*107,95 | 1.28 | ||
| 6-5/8″ | STC | 187.71*184.15 | 9.12 | 2-3/8″ | EUE | 77,80*132,82 | 1.55 | ||
| 6-5/8″ | LTC | 187.71*222.25 | 11.34 | 2-7/8″ | TIDAK | 88.90*130.18 | 2.34 | ||
| 6-5/8″ | BTC | 187.71*244.48 | 11.01 | 2-7/8″ | EUE | 93.17*133.35 | 2.4 | ||
| 7″ | STC | 194.46*184.15 | 8.39 | 3-1/2″ | TIDAK | 107,95*142,88 | 3.71 | ||
| 7″ | LTC | 194.46*228.60 | 10.83 | 3-1/2″ | EUE | 114.30*146.05 | 4.1 | ||
| 7″ | BTC | 194.46*254.00 | 10.54 | 4″ | TIDAK | 120,65*146,05 | 4.35 | ||
| 7-5/8″ | STC | 215.90*190.50 | 12.3 | 4″ | EUE | 127.00*152.40 | 4.82 | ||
| 7-5/8″ | LTC | 215,90*234,95 | 15.63 | 4-1/2″ | TIDAK | 132.08*155.58 | 4.89 | ||
| 7-5/8″ | BTC | 215.90*263.52 | 15.82 | 4-1/2″ | EUE | 141.30*158.75 | 6.05 | ||
| 8-5/8″ | STC | 244,48*196,85 | 16.23 | ||||||
| 8-5/8″ | LTC | 244.48*254.00 | 21.67 | ||||||
| 8-5/8″ | BTC | 244,48*269,88 | 20.86 | ||||||
| 9-5/8″ | STC | 269,88*196,85 | 18.03 | ||||||
| 9-5/8″ | LTC | 269,88*266,70 | 25.45 | ||||||
| 9-5/8″ | BTC | 269,88*269,88 | 23.16 | ||||||
| 10-3/4″ | STC | 298.45*203.20 | 20.78 | ||||||
| 10-3/4″ | BTC | 298,45*269,88 | 25.74 | ||||||
| 11-3/4′ | STC | 323,85*203,20 | 22.64 | ||||||
| 11-3/4′ | BTC | 323,85*269,88 | 28.03 | ||||||
| 13-3/8″ | STC | 365.12*203.20 | 25.66 | ||||||
| 13-3/8″ | BTC | 365.12*269.88 | 31.77 | ||||||
| 16″ | STC | 431.80*228.6 | 34.91 | ||||||
| 16″ | BTC | 431.80*269.88 | 40.28 | ||||||
| 18-5/8″ | STC | 508.00*228.60 | 51.01 | ||||||
| 18-5/8″ | BTC | 508.00*269.88 | 62.68 | ||||||
| 20″ | STC | 533.40*228.6 | 43.42 | ||||||
| 20″ | LTC | 533.4*292.10 | 57.04 | ||||||
| 20″ | BTC | 533.40*269.88 | 50.1 | ||||||
API 5CT – Spesifikasi Casing dan Tubing
Spesifikasi 5CT menentukan kondisi pengiriman teknis untuk pipa baja (casing, tubing, liner casing ujung polos, dan sambungan pup) dan aksesorinya.
Berlaku untuk koneksi berikut sesuai
（1） casing ulir bulat pendek (STC);
（2） casing ulir bulat panjang (LC);
（3）selubung benang penopang (BC);
（4）casing garis ekstrim (XC);
（5）tabung non-gangguan (NU);
（6）pipa gangguan eksternal (UE);
（7）pipa sambungan integral (IJ).
Standar ini menetapkan kondisi pengiriman teknis untuk pipa baja (casing, tubing, dan pup joint), stok kopling, material kopling, dan material aksesori serta menetapkan persyaratan untuk tiga Tingkat Spesifikasi Produk (PSL-1, PSL-2, PSL-3) . Persyaratan PSL-1 menjadi dasar standar ini. Persyaratan yang menentukan tingkat persyaratan teknis standar yang berbeda untuk PSL-2 dan PSL-3, untuk semua grade kecuali H-40, L-80 9Cr, dan C110, tercantum dalam Lampiran H. Standar ini juga dapat diterapkan pada pipa tubular dengan koneksi tidak tercakup dalam standar API, Tidak berlaku untuk persyaratan threading.
API 5B-Spesifikasi Pemeriksaan Threading, Gauging, dan Thread pada Thread Casing, Tubing, dan Line Pipe
API 5B adalah spesifikasi standar untuk threading, pengukuran, dan inspeksi ulir Casing, Tubing, dan pipa saluran.
Spesifikasi 5B mencakup dimensi dan persyaratan penandaan untuk pengukur ulir API Master. Produk tambahan berupa ulir dan pengukur ulir, serta instrumen dan metode untuk pemeriksaan ulir untuk pipa saluran, selubung ulir bundar, selubung penopang, dan sambungan selubung garis ekstrim, disertakan. Hal ini berlaku bila ditetapkan dalam standar API yang mengatur produk. Prosedur inspeksi untuk pengukuran lancip, timah, tinggi, dan sudut ulir berlaku untuk ulir yang mempunyai putaran 111/2 atau kurang per inci (111/2 putaran atau kurang per 25,4 mm). Semua dimensi ulir yang ditampilkan tanpa toleransi terkait dengan dasar desain sambungan dan tidak tunduk pada pengukuran untuk menentukan penerimaan atau penolakan produk.
| Komposisi Kimia (%) | |||||||||
| Nilai | C | Mn | Mo | Cr | Ni | Cu | P | S | Si |
| H40 | ≤0,03 | ≤0,03 | — | ||||||
| J55/K55 | ≤0,03 | ≤0,03 | — | ||||||
| N80-1/N80Q | ≤0,03 | ≤0,03 | — | ||||||
| R95 | ≤0,45ᶜ | ≤1.9 | ≤0,03 | ≤0,03 | — | ||||
| L80 | ≤0,43ᵃ | ≤1.9 | ≤0,03 | ≤0,03 | — | ||||
| L80-1 | ≤0,15 | 0,30~0,60 | 0,90~1,10 | 8.00~10.0 | — | — | ≤0,03 | ≤0,03 | ≤0,45 |
| L80-13Cr | 0,15~0,22 | 0,25~1,00 | 12.0~14.0 | ≤0,25 | ≤0,35 | ≤0,03 | ≤0,03 | ≤0,45 | |
| Bab 90 | ≤0,35 | ≤1.20 | 0,25ᵇ~0,85 | ≤1,50 | ≤0,5 | ≤0,25 | ≤0,02 | ≤0,01 | ≤1 |
| T95 | ≤0,35 | ≤1.20 | 0,25ᵇ~0,85 | 0,40~1,50 | ≤0,5 | ≤0,25 | ≤0,02 | ≤0,01 | ≤1 |
| Bab 110 | ≤0,35 | ≤1.20 | 0,25~1,00 | 0,40~0,15 | ≤0,99 | — | ≤0,02 | ≤0,01 | — |
| Hlm.110 | ≤0,99 | — | ≤0,02 | ≤0,01 | — | ||||
| Q125 | ≤0,35 | 1.35 | ≤0,85 | ≤1,50 | ≤0,99 | — | ≤0,02 | ≤0,005 | — |
| Sifat mekanik | |||||
| Nilai | Perpanjangan total di bawah beban（%） | Kekuatan hasil （Mpa） | Kekuatan tarik （Mpa） | Kekerasan （HRC） | Kekerasan（PBR） |
| H40 | 0,5 | 276~552 | 414 | — | — |
| J55 | 0,5 | 379~552 | 517 | — | — |
| K55 | 0,5 | 379~552 | 655 | — | — |
| N80-1/N80Q | 0,5/0,5 | 552~758/552~758 | 689/689 | — | — |
| R95 | 0,5 | 655 | 724 | — | — |
| L80 | 0,5 | 552 | 655 | 23.0 | 241 |
| L80-1/L80-9Cr | 0,5 | 552 | 655 | 23.0 | 241 |
| L80-13Cr | 0,5 | 552 | 655 | 23.0 | 241 |
| Bab 90 | 0,5 | 621 | 689 | 25.4 | 255 |
| T95 | 0,5 | 655 | 724 | 25.4 | 255 |
| Bab 110 | 0,7 | 758 | 793 | 30.0 | 286 |
| Hlm.110 | 0,6 | 758 | 862 | — | — |
| Q125 | 0,65 | 862 | 931 | b | — |

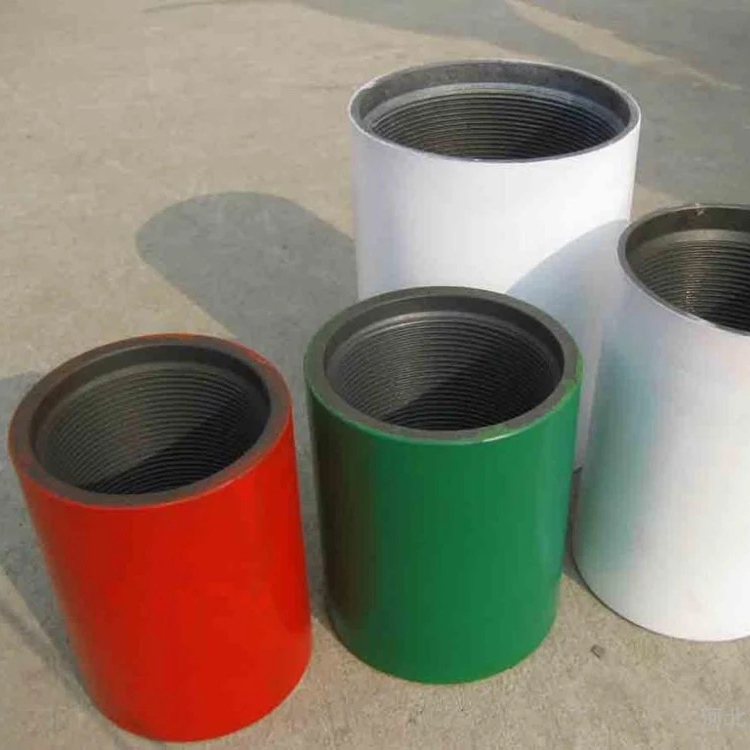

Identifikasi Kelas Pipa Kopling Berdasarkan Warna Cat
| Kopel kode warna | |||||
| Nilai | Tipe Kelas | Warna untuk Kopling | Jumlah dan warna pita untuk produk | Gambar | |
| Seluruh Kopling | Band | ||||
| H40 | Tidak ada | Sama halnya dengan pipa | Tidak ada/pita hitam sesuai pilihan pabrikan |  | |
| Tabung J55 | Hijau Cerah | Tidak ada | Satu Hijau Cerah |  | |
| Casing J55 | Hijau Cerah | Satu Putih | Satu Hijau Cerah |  | |
| K55 | Hijau Cerah | Tidak ada | Dua Hijau Terang |  | |
| M65 | M65Pipe menggunakan Kopling L80Tipe 1 | Satu Hijau CerahSatu Biru |  | ||
| N80 | 1 | Merah | Tidak ada | Satu Merah |  |
| N80 | Q | Merah | Satu Hijau | Satu MerahSatu Hijau Terang |  |
| R95 | Cokelat | Tidak ada | Satu Coklat |  | |
| L80 | 1 | Merah | Satu Coklat | Satu MerahSatu Coklat |  |
| L80 | 9Kr | Tidak ada | Dua Kuning | Satu Merah, Satu Coklat, Dua Kuning |  |
| L80 | 13Kr | Tidak ada | Satu Kuning | Satu Merah, Satu Coklat, Satu Kuning |  |
| Bab 90 | 1 | Ungu | Tidak ada | Satu Ungu |  |
| T95 | 1 | Perak | Tidak ada | Satu Perak |  |
| Bab 110 | Putih | Dua Coklat | Satu Putih, Dua Coklat |  | |
| Hlm.110 | Putih | Tidak ada | Satu Putih |  | |
| Q125 | Oranye | Tidak ada | Satu Oranye |  | |
