Οι σωλήνες από κράμα χάλυβα υψηλής θερμοκρασίας είναι γνωστοί ως σωλήνας χρωμίου.
Η προδιαγραφή ASTM A213, A209 καλύπτει τον σωλήνα χωρίς ραφή από κράμα χάλυβα για υπηρεσία υψηλής θερμοκρασίας. Οι σωλήνες από κράμα χάλυβα χωρίς ραφή είναι κατάλληλοι για κάμψη και παρόμοιες εργασίες διαμόρφωσης και για συγκόλληση με σύντηξη σε υψηλές θερμοκρασίες. Οι σωλήνες από κράμα χάλυβα υψηλής θερμοκρασίας θεωρούνται επίσης ως χαμηλές ποιότητες χρωμίου σε κράμα.
ASTM/ASME A/SA213 Γρ. Τ2, Τ11, Τ12, Τ22, Τ91, Τ92
ASTM/ASME A/SA335 Γρ. P1, P2, P5, P11, P12, P22
ASTM/ASME A/SA209 T1, T1a, T1b
Η σωλήνωση ASTM A213 έχει χρησιμοποιηθεί ευρέως σε υπηρεσίες υψηλής θερμοκρασίας, ειδικά για τον λέβητα και τον υπερθερμαντήρα. Το υλικό σωλήνων θα μπορούσε να είναι από κράμα χάλυβα και από ανοξείδωτο χάλυβα και να κατασκευάζεται χωρίς ραφή θερμής έλασης ή ψυχρής έλξης. Οι συνήθεις ποιότητες είναι T9, T11, T12, T21, T22, T91 και οι ποιότητες ανοξείδωτου σε TP304 ή TP316.
Οι σωλήνες A335 ονομάζονται γενικά σωλήνας χρωμίου, είναι ένας τύπος σωλήνα χωρίς ραφή που μπορεί να χρησιμοποιηθεί σε περιβάλλοντα υψηλής θερμοκρασίας 540 – 750 °C, έχουν υψηλό επίπεδο παρουσίας χρωμίου και μολυβδαινίου σε αυτό, ενώ το μολυβδαίνιο αυξάνει τη συνολική αντοχή , αντοχή, ελαστικότητα, σκληρότητα και συνολική ποιότητα, το moly διασφαλίζει ότι το υλικό είναι πιο ανθεκτικό στο μαλάκωμα, περιορίζει την ανάπτυξη των κόκκων και μειώνει τις πιθανότητες ευθραυστότητας. Είναι το μοναδικό πρόσθετο που είναι υπεύθυνο για την αύξηση της αντοχής σε υψηλές θερμοκρασίες και βελτιώνει επίσης την αντοχή στη διάβρωση στον χάλυβα.
Αυτός ο σωλήνας χρωμίου που χαρακτηρίζεται από ποιότητες είναι ASTM A335 P9, P11, P22, P91, επομένως θα μπορούσε επίσης να ονομαστεί σωλήνας βαθμού P σε ορισμένες περιπτώσεις.
Οι σωλήνες P11, οι σωλήνες P22 και οι σωλήνες P91 χρησιμοποιούνται στη βιομηχανία ηλεκτρικής ενέργειας και στα πετροχημικά εργοστάσια, εν τω μεταξύ, οι σωλήνες P5 και P9 γενικά βρίσκουν χρήση σε διυλιστήρια.
Το ASTM A209 / A209M, ASME SA209 T1, T1a, T1b είναι το πρότυπο που ισχύει για λέβητες και υπερθερμαντήρες χωρίς συγκόλληση από κράμα άνθρακα-μολυβδαίνιο-χάλυβα.
Μέγεθος:
OD:6-720mm
WT: 0,5-120 mm
Μήκος: 3-16M
Εφαρμογή σωλήνων από κράμα χάλυβα χωρίς ραφή:
1. Δομή αίθουσας κατασκευής, θαλάσσιο τρίποδο, δομή αεροδρομίου, ναυπηγική, κουφώματα θυρών ασφαλείας, γκαραζόπορτες, ενισχυτικές επενδύσεις χαλύβδινων θυρών και παραθύρων, διαχωριστικών τοίχων εσωτερικών χώρων, δομές καλωδιακής γέφυρας και προφυλακτήρες ασφαλείας δρόμου ταχείας κυκλοφορίας, κιγκλιδώματα, διακόσμηση, κατοικίες, διακοσμητικοί σωλήνες.
2. Γεωργία: Γεωργικός εξοπλισμός.
3. Βιομηχανικά μηχανήματα, ηλιακό stent, υπεράκτιο πεδίο πετρελαίου, εξοπλισμός ορυχείων, ηλεκτρομηχανολογικό υλικό, βαριά μηχανική, εξόρυξη και πόροι, μηχανική διεργασιών, χειρισμός υλικών, μηχανικά μέρη.
4. Ράγες πεζοπορίας κυκλοφορίας, αναδιπλούμενες πόρτες, προστατευτικό κιγκλίδωμα, κατασκευή πλατείας, σήμανση, έπιπλα δρόμου, περιφράξεις ράφια σούπερ μάρκετ αποθήκευσης εφοδιαστικής, κοντέινερ, βιομηχανίες μεταφορών, εμπορικές κατασκευές άλλες αθλητικές συσκευές, εξοπλισμός αναψυχής, έπιπλα, σχολικά έπιπλα.
5. Ράφια αποθήκευσης υλικών, παλέτες, υδραυλικές πλατφόρμες, ζευκτά, κολώνες, τεγίδες, πύργοι κερκίδων θερμοκηπίου.
Πρότυπο
| A335 | Τυπική προδιαγραφή για σωλήνα χωρίς ραφή από κράμα φερριτικού χάλυβα για σέρβις σε υψηλές θερμοκρασίες |
| Α213 | Τυπική προδιαγραφή για λέβητα χωρίς ραφή φερριτικού και ωστενιτικού κράματος-χάλυβα, υπερθερμαντήρα και σωλήνες εναλλάκτη θερμότητας |
| Α209 | Τυπική προδιαγραφή για λέβητα χωρίς ραφή από κράμα άνθρακα-μολυβδαίνιο-χάλυβα και σωλήνες υπερθέρμανσης |
Εξωτερική διάμετρος & ανοχή
| ASTM A450 | Θερμής έλασης | Εξωτερική διάμετρος, mm | Ανοχή, mm |
| OD≤101,6 | +0,4/-0,8 | ||
| 101,6＜OD≤190,5 | +0,4/-1,2 | ||
| 190,5＜OD≤228,6 | +0,4/-1,6 | ||
| Ψυχρή σχεδίαση | Εξωτερική διάμετρος, mm | Ανοχή, mm | |
| OD＜25.4 | ±0,10 | ||
| 25,4≤OD≤38,1 | ±0,15 | ||
| 38.1＜OD＜50.8 | ±0,20 | ||
| 50,8≤OD＜63,5 | ±0,25 | ||
| 63,5≤OD＜76,2 | ±0,30 | ||
| 76,2≤OD≤101,6 | ±0,38 | ||
| 101,6＜OD≤190,5 | +0,38/-0,64 | ||
| 190,5＜OD≤228,6 | +0,38/-1,14 | ||
| ASTM A530 & ASTM A335 | NPS | Εξωτερική διάμετρος, ίντσα | Ανοχή, mm |
| 1/8≤OD≤1-1/2 | ±0,40 | ||
| 1-1/2＜OD≤4 | ±0,79 | ||
| 4＜OD≤8 | +1,59/-0,79 | ||
| 8＜OD≤12 | +2,38/-0,79 | ||
| OD>12 | ±1% |
Πάχος τοιχώματος & Ανοχή
| ASTM A450 | Θερμής έλασης | Εξωτερική διάμετρος, mm | Ανοχή, % |
| OD≤101,6, WT≤2,4 | +40/-0 | ||
| OD≤101,6, 2,4＜WT≤3,8 | +35/-0 | ||
| OD≤101,6, 3,8＜WT≤4,6 | +33/-0 | ||
| OD≤101,6, WT>4,6 | +28/-0 | ||
| OD>101,6, 2,4＜WT≤3,8 | +35/-0 | ||
| OD>101,6, 3,8＜WT≤4,6 | +33/-0 | ||
| OD>101,6, WT>4,6 | +28/-0 | ||
| Ψυχρή σχεδίαση | Εξωτερική διάμετρος, mm | Ανοχή, % | |
| OD≤38.1 | +20/-0 | ||
| OD>38.1 | +22/-0 | ||
| ASTM A530 | NPS | Εξωτερική διάμετρος, ίντσα | Ανοχή, % |
| 1/8≤OD≤2-1/2 | +20,0/-12,5 | ||
| 3≤OD≤18, WT/OD≤5% | +22,5/-12,5 | ||
| 3≤OD≤18, WT/OD>5% | +15,0/-12,5 | ||
| OD≥20, WT/OD≤5% | +22,5/-12,5 | ||
| OD≥20, WT/OD>5% | +15,0/-12,5 |
Μήκος:5800mm; 6000mm; 6096 χιλιοστά; 11800mm; 12000mm; και ούτω καθεξής.
Μέγιστο μήκος: 16000mm
Λέξη-κλειδί:Χάλυβας σωλήνας υψηλής πίεσης, χαλύβδινος σωλήνας λέβητα, ASME SA335, P11, ASTM A335
ASTM ASME (S)A-335/(S)A-335M Βαθμός και χημική σύνθεση
Χημική Σύνθεση
| C, % | Mn, % | P, % | S, % | Si, % | Cr, % | Mo, % |
| 0,05-0,15 | 0,30-0,60 | 0,025 μέγ | 0,025 μέγ | 0,50-1,00 | 1.00-1.50 | 0,44-0,65 |
Μηχανικές Ιδιότητες
| Αντοχή εφελκυσμού, MPa | Ισχύς απόδοσης, MPa | Επιμήκυνση, % |
| 415 λεπτά | 205 λεπτά | 30 λεπτά |
| Βαθμός | UNS | C≤ | Mn | P≤ | S≤ | Si≤ | Cr | Mo |
| P1 | Κ11522 | 0,10~0,20 | 0,30~0,80 | 0,025 | 0,025 | 0,10~0,50 | - | 0,44~0,65 |
| P2 | Κ11547 | 0,10~0,20 | 0,30~0,61 | 0,025 | 0,025 | 0,10~0,30 | 0,50~0,81 | 0,44~0,65 |
| P5 | K41545 | 0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 4.00~6.00 | 0,44~0,65 |
| P5b | K51545 | 0,15 | 0,30~0,60 | 0,025 | 0,025 | 1.00~2.00 | 4.00~6.00 | 0,44~0,65 |
| P5c | Κ41245 | 0,12 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 4.00~6.00 | 0,44~0,65 |
| P9 | S50400 | 0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50~1,00 | 8.00~10.00 | 0,44~0,65 |
| P11 | Κ11597 | 0,05~0,15 | 0,30~0,61 | 0,025 | 0,025 | 0,50~1,00 | 1,00~1,50 | 0,44~0,65 |
| P12 | K11562 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 0,80~1,25 | 0,44~0,65 |
| P15 | K11578 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 1,15~1,65 | - | 0,44~0,65 |
| P21 | K31545 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 2,65~3,35 | 0,80~1,60 |
| P22 | K21590 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 1,90~2,60 | 0,87~1,13 |
| P91 | K91560 | 0,08~0,12 | 0,30~0,60 | 0,020 | 0,010 | 0,20~0,50 | 8.00~9.50 | 0,85~1,05 |
| P92 | K92460 | 0,07~0,13 | 0,30~0,60 | 0,020 | 0,010 | 0,50 | 8,50~9,50 | 0,30~0,60 |
Σημείωμα:
(S)A335 P91 άλλη χημική σύνθεση είναι: V 0,18~0,25; Ν 0,030~0,070; Ni ≤ 0,40; Al ≤ 0,04 ; Σημ. 0,06~0,10
(S)A335 P92 άλλη χημική σύνθεση είναι: V 0,15~0,25; Ν 0,030~0,070; Ni ≤ 0,40; Al ≤ 0,04 ; Nb 0,04~0,09; Π 1,5~2,00 ; Β 0,001~0,006

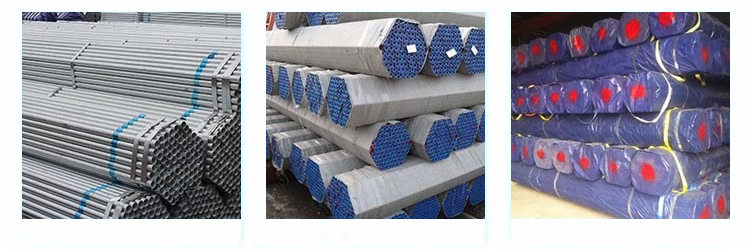

Ζωγραφική και επίστρωση:Λαδωμένο ή Μαύρο βαμμένο για αποφυγή σκουριάς
